Вернуться к списку "Конические опоры"

Опора ОМ1

Назначение
Опора осветительная металлическая для улиц, дорог, площадей, парков.
Конструкция
Опора стальная коническая:
ОМ1ак — анкерная;
ОМ1вк — вкапываемая;
Кронштейн съемный;
Многогранное или круглое исполнение опор;
Высота опоры
от 6 до 10 м
Защитное покрытие
  • ОМ1(хц) — покрытие oldizinc® и окраска электростатическим способом.
  • ОМ1(о) — горячее цинкование.
  • Цвет по заказу img
Комплектация опоры ОМ1
Кабель – по заказу
Вводной щиток — по заказу
Кронштейн — отдельная позиция
Таблица характеристик ОМ1ак (круглая)
Н D1 D2 L1×L2 a×b Масса/толщина Анкер Фундаментный блок Нагрузки на основание
м мм мм мм×мм мм×мм кг мм М,кНхм Q,кН
6,0 60 132 460×110 400×300 62 3 Ша 20х4х1200 ФБ-2-500/1500 5,7 1,34
7,0 144 71 6,12 1,35
8,0 156 82 7,71 1,49
9,0 168 118 4 Ша 20х4х1500 9,23 1,63
10,0 180 134 11,12 1,8
Таблица характеристик ОМ1вк (круглая)
Н h1 D1 D2 D3 L1×L2 Масса/толщина Нагрузки на основание
м м мм мм мм мм×мм кг мм М,кНхм Q,кН
6 1,2 60 132 146 460×110 55 3 5,7 1,34
7 144 158 66 6,12 1,35
8 1,5 156 174 82 7,71 1,49
9 168 186 117 4 9,23 1,63
10 180 198 134 11,12 1,8
Таблица характеристик ОМ1ак (граненая)
Н D1 D2 L1×L2 a×b Масса/толщина Анкер Фундаментный блок Нагрузки на основание
м мм мм мм×мм мм×мм кг мм М,кНхм Q,кН
6,0 60 156 460×110 400×300 69 3 Ша 20х4х1200 ФБ-2-500/1500 5,7 1,34
7,0 78 6,12 1,35
8,0 84 7,71 1,49
9,0 180 127 4 Ша 20х4х1500 9,23 1,63
10,0 142 11,12 1,8
Таблица характеристик ОМ1вк (граненая)
Н h1 D1 D2 D3 L1×L2 Масса/толщина Нагрузки на основание
м м мм мм мм мм×мм кг мм М,кНхм Q,кН
6 1,2 60 132 146 460×110 58 3 5,7 1,34
7 144 158 69 6,12 1,35
8 1,5 156 174 82 7,71 1,49
9 168 186 124 4 9,23 1,63
10 180 198 150 11,12 1,8

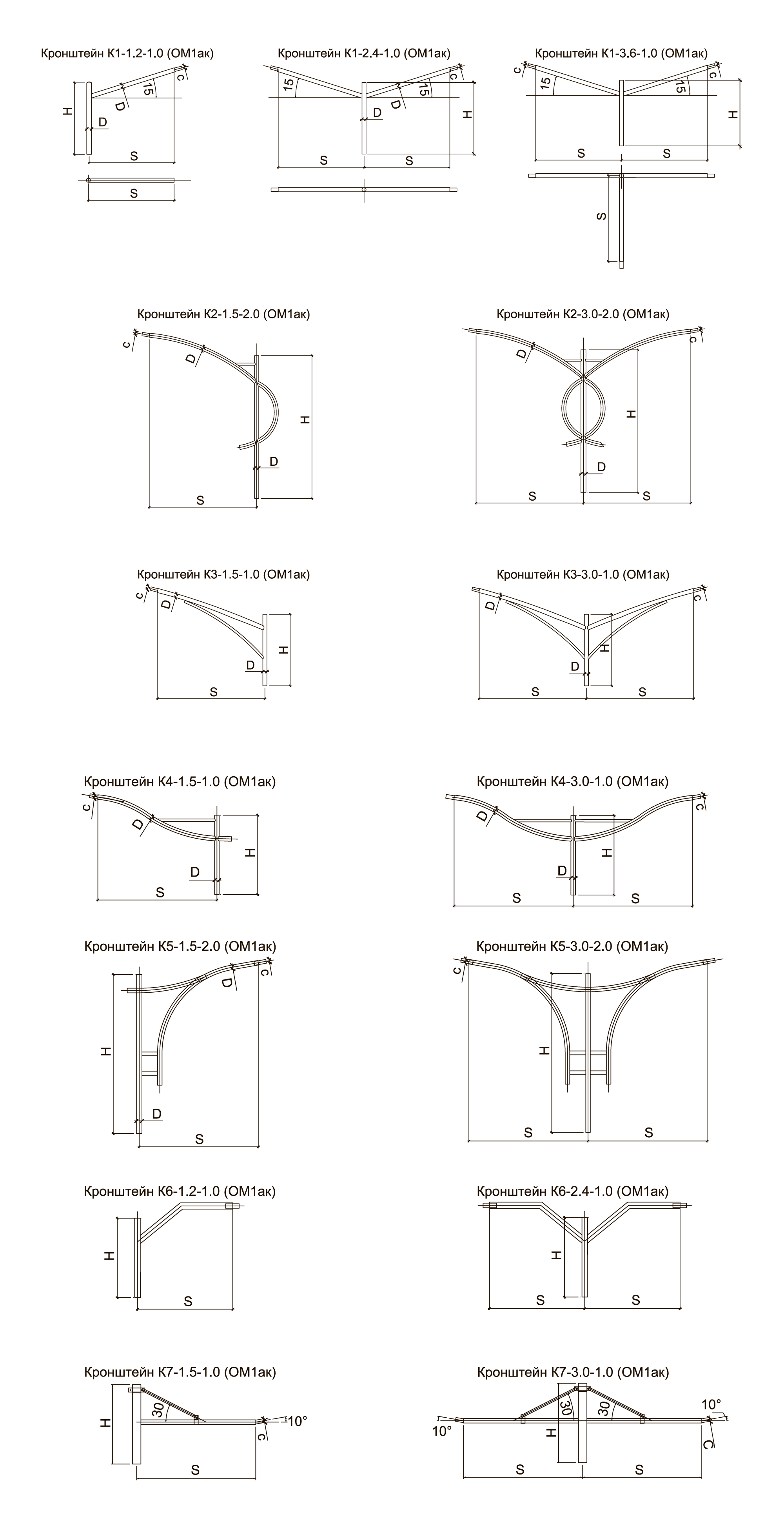

Кронштейны

Кронштейн

S, мм

Н, мм

D,мм

С. мм

Масса, кг

Тип опоры

К1-1,2-1,О

1200

1000

57

48

9,63

ОМ1ак, ОМ1вк

К1-2,4-1,О

1200

1000

57

48

15,2

К1-З,6-1,О

1200

1000

57

48

21,3

К2-1,5-2,О

1500

2000

57

48

21,2

К2-3,О- 2,О

1500

2000

57

48

35,93

К3-1,5-1,0

1500

1000

57

48

13,43

К3-3,О-1 ,О

1500

1000

57

48

24,75

К4-1,5-1,О

1500

1000

57

48

14,14

К4-3,О-1,О

1500

1000

57

48

21,11

К5-1,5-2,О

1500

2000

57

48

24,51

К5-3,О- 2,О

1500

2000

57

48

38,12

К7-1,5-1,О

1500

1000

57

48

12,6

К7-3,О-1 ,О

1500

1000

57

48

20,48



Кронштейн S, мм Н, мм D,mm С, мм Масса, кг Тип опоры
КР1-1000х1200 1200 1000 57 48 7,93 ОМ1ак,
ОМ1вк
КР2-1000х1200(30°,90°180°) 1200 1000 57 48 14,25
КРЗ-1000х1200(120°) 1200 1000 57 48 20,59
КР1-1000х1500 1500 1000 57 48 9,2
КР2-1000х1500(30°,90°180°) 1500 1000 57 48 16,5
КРЗ-1000х1500(120°) 1500 1000 57 48 23,92
КР1-1500х1500 1500 1500 57 48 10,7
КР2-1500х1500(30°,90°180°) 1500 1500 57 48 19,1
КРЗ-1500х1500(120°) 1500 1500 57 48 26,9
КР1-2000х1500 1500 2000 57 48 11,33
КР2-2000х1500(30°,90°180°) 1500 2000 57 48 20,88
КРЗ-2000х1500(120°) 1500 2000 57 48 29,39
КР1-2000х2000 2000 2000 57 48 13,91
КР2-2000х2000(30°,90°180°) 2000 2000 57 48 24,58
КРЗ-2000х2000(120°) 2000 2000 57 48 35,24
