Опора ОМ6ак
Назначение
Опора осветительная металлическая для улиц, площадей, парков, скверов.
Конструкция
Опора стальная коническая изогнутая. ОМ6ак – анкерная.
Высота опоры
от 6 до 10 м
Защитное покрытие
- Модель ОМ6(хц)ак – покрытие oldizinc™ и окраска финишным слоем RAL.
- Модель ОМ6(о)ак – горячее цинкование.
- Изделия горячего цинкования могут окрашиваться финишным слоем RAL по согласованию с заказчиком.
- Цвет по заказу (согласно международной палитры RAL).
-
Цвет по заказу
Комплектация опоры ОМ5
Кабель — по заказу
Вводной щиток — по заказу
Закладной элемент отдельная позиция.
Технические характеристики ОМ6ак
| Н | D1 | D2 | L1×L2 | a×b | Масса/ толщина | Анкер | Фундаментный
блок |
|
| м | мм | мм | мм×мм | мм×мм | кг | мм | ||
| 6,0 | 78 | 158 | 460×110 | 360×270 | 85,1 | 4 | Ша 20×4×1500(1) | ФБ-2-L-1500(1) |
| 7,0 | 170 | 100,9 | ||||||
| 8,0 | 182 | 117,9 | ||||||
| 9,0 | 194 | 136 | ||||||
| 10,0 | 206 | 155,3 | ||||||

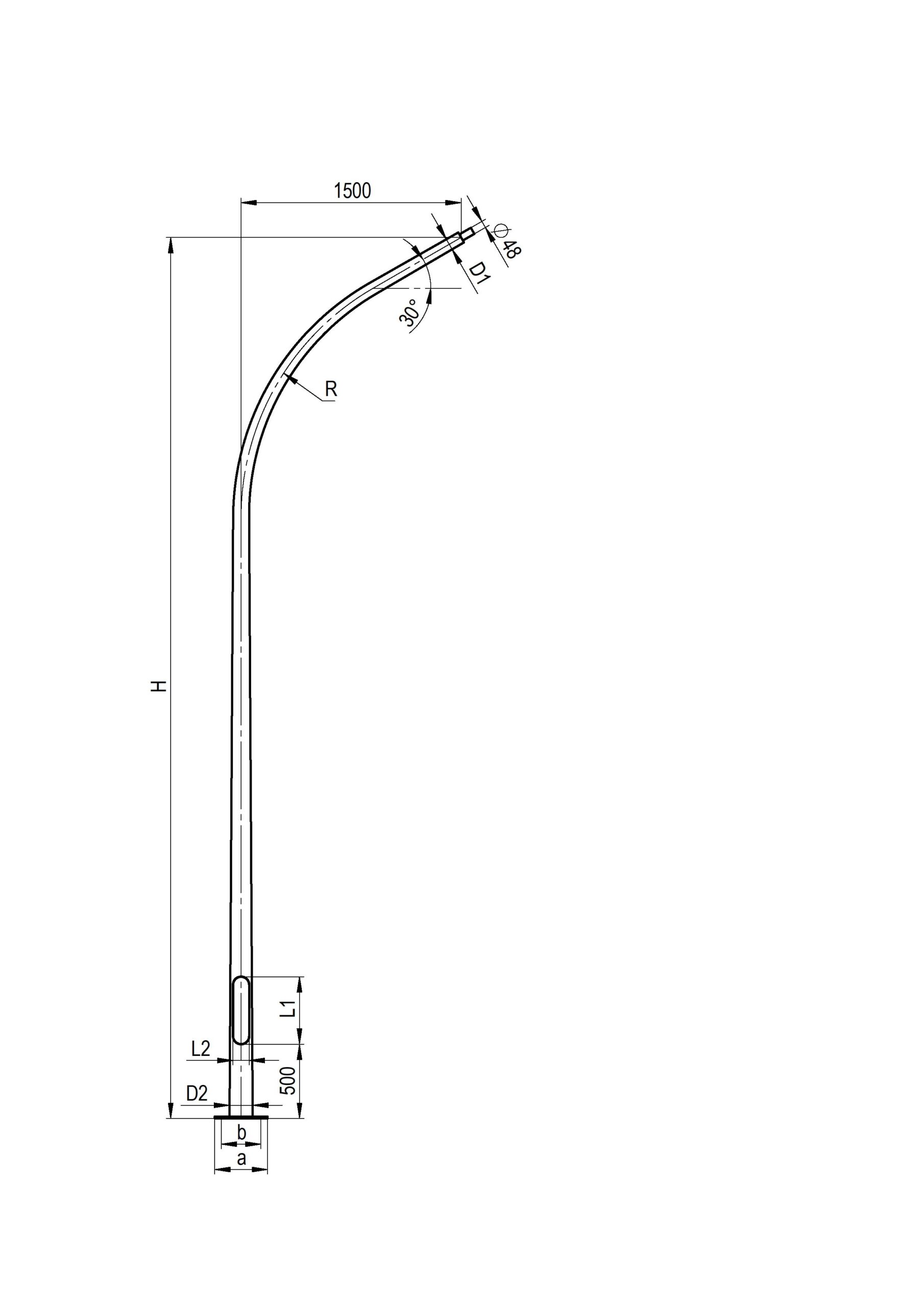

Чертежи ОМ5
